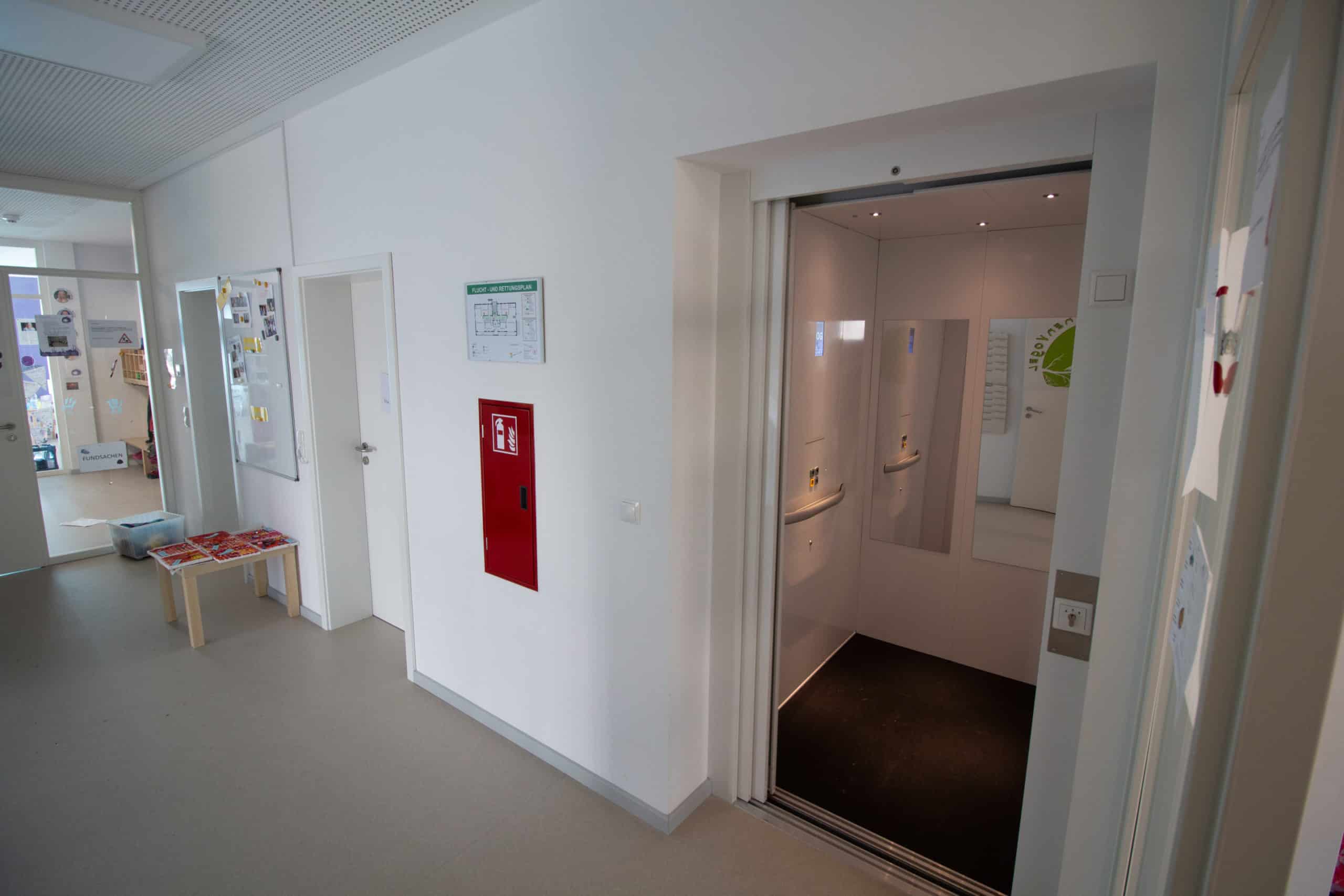

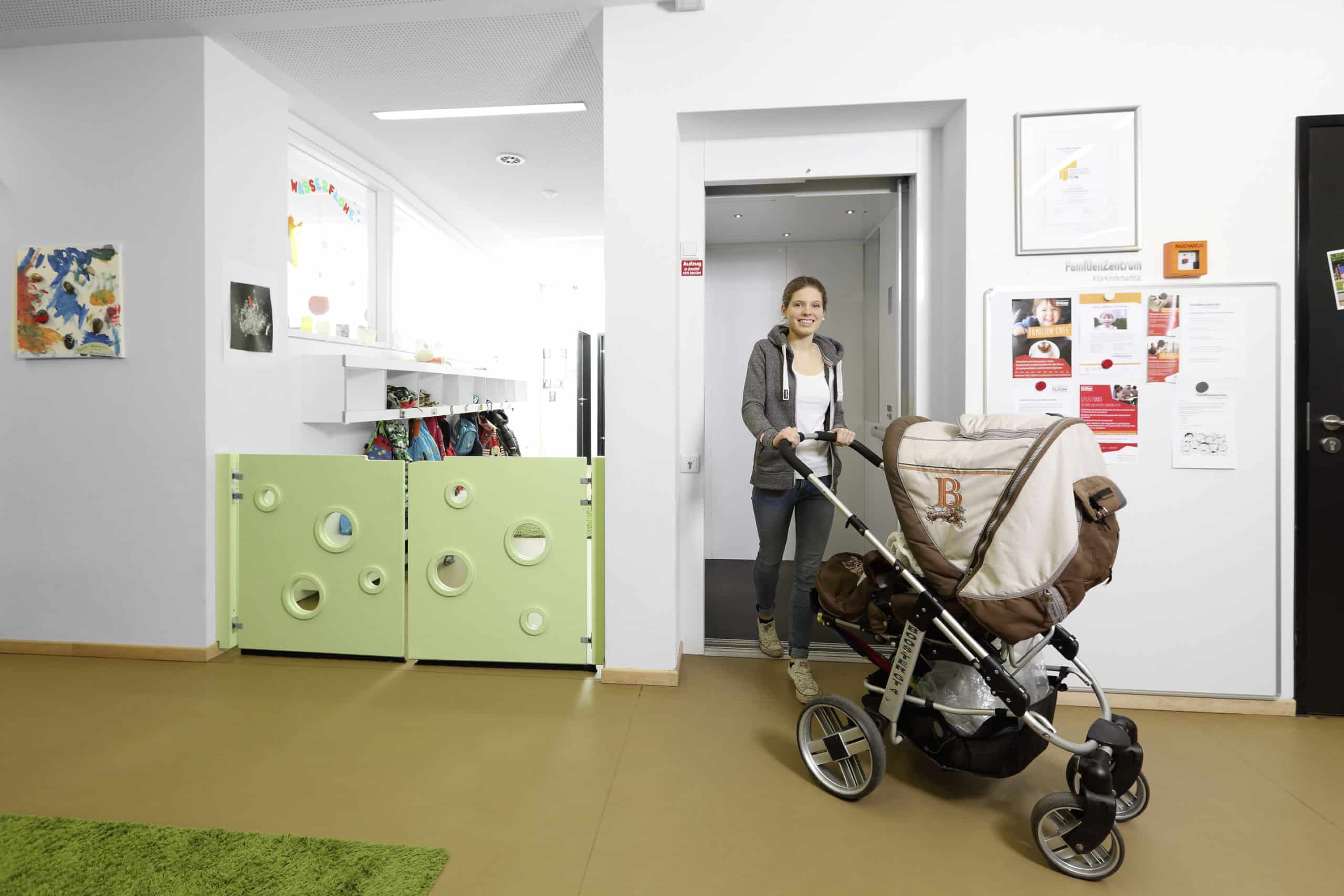

Der Cibes C1 Pure ist ein Kabinenlift mit Spindelantrieb. Dank seines modularen Konzepts mit vorgefertigten Elementen sind nur minmale bauliche Vorleistungen notwendig. Daher eignet er sich auch besonders gut für den nachträglichen Einbau in bestehende Gebäude sowohl privat als auch öffentlich. Auf der untersten Ebene ist eine lediglich flache Grube von 100 mm ausreichend, das Antriebssystem ist im Schacht verbaut – es ist also kein separater Maschinenraum notwendig – und der Schachtkopf passt mit 2500 mm problemlos in fast jeden Raum. In der Decke befinden sich langlebige, energiesparende LED-Leuchten, zweiteilige Teleskoptüren gleiten auf und versperren keinen Platz auf den Halteebenen und die One-Touch Bedienung auf den Ebenen und in der Kabine ermöglichen eine einfache Bedienung.

Dank der durchdachten Konstruktion des C1 Pure kann die Montage innerhalb von 3-5 Tagen, je nach Förderhöhe des Aufzugs, durchgeführt werden. Außerdem sorgen der robuste und zuverlässige Spindelantrieb für niedrige Wartungskosten.

Mit der vielfältigen Auswahl an Farben, Materialien und optionalen Funktionen fügt sich der Kabinenlift C1 Pure optimal in jedes Privathaus oder öffentliche Gebäude ein und erhöht den Komfort und auch Wert Ihrer Immobilie.



Weitere Informationen (Aufzug Cibes C1 Pure)


Modell Cibes C1 Pure (Kabinenlift)

Cibes C1 Pure: Einbauschema

Einsatzort: Innen

  • Nennlast: 300 kg – 630 kg
  • Anzahl Halteebenen: 2 – 6
  • Fahrgeschwindigkeit: 9 m/min (0,15 m/s)
  • Max. Förderhöhe: 15 m
  • Min. Förderhöhe Einzeltür: 2500 mm
  • Min. Förderhöhe Durchlader: 2400 mm *
  • Min. Schachtkopfhöhe: 2500 mm
  • Grubentiefe ohne Rampe: 100 mm / 120 mm **
  • Türkonfiguration: Einzeltür / Durchlader
  • Türplatzierung: 2-seitig möglich

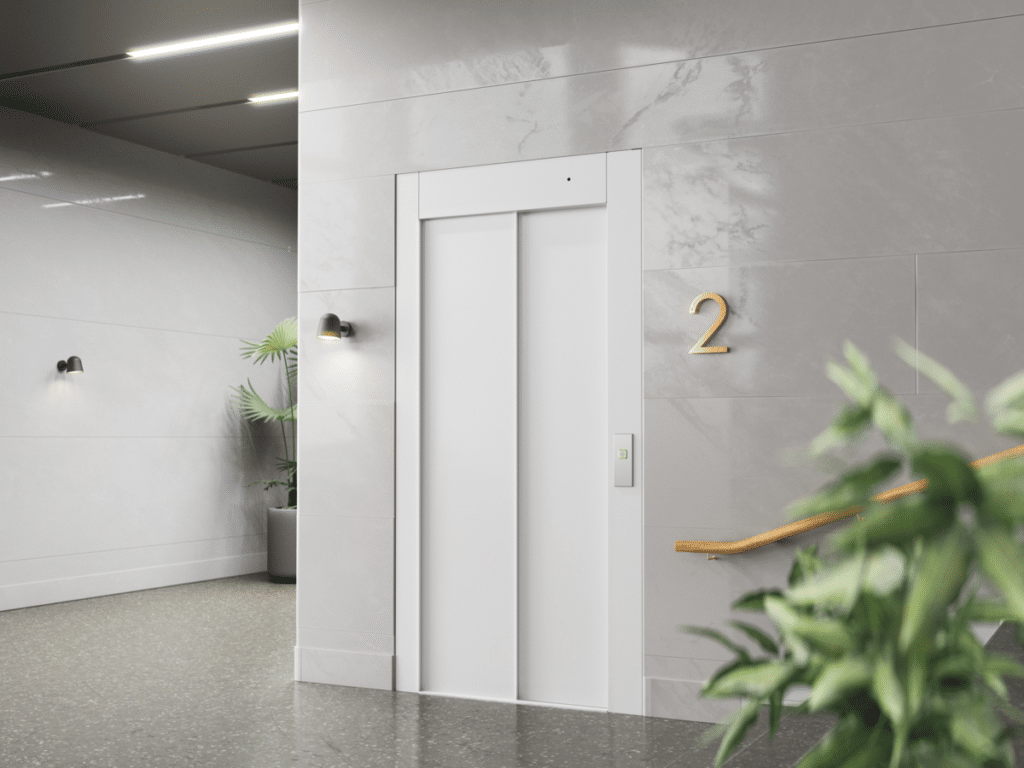

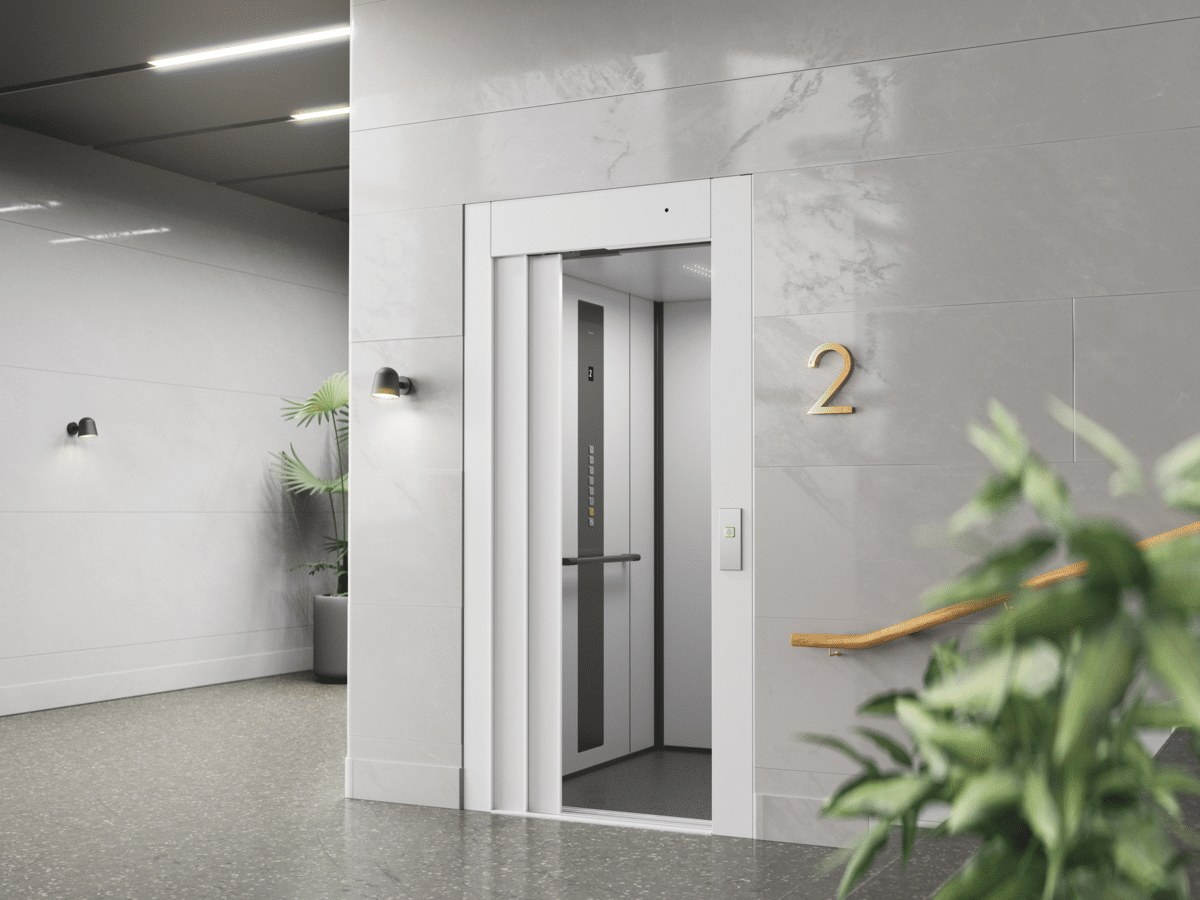

  • Türart: Teleskoptür
  • Lichte Öffnung Tür (B × H): 900 mm × 2100 mm

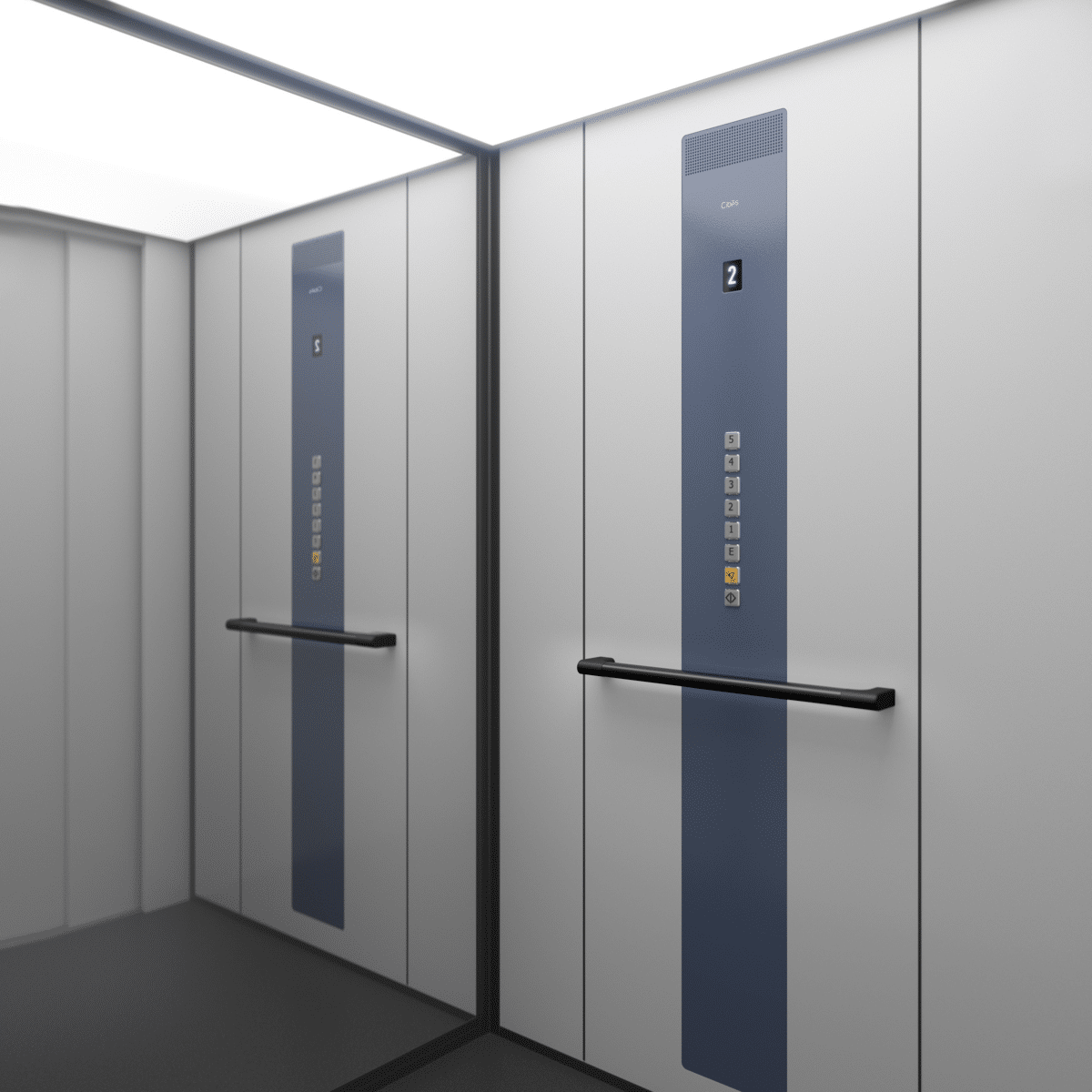

  • One-Touch-Bedienung: Impulssteuerung auf allen Halteebenen und in der Kabine

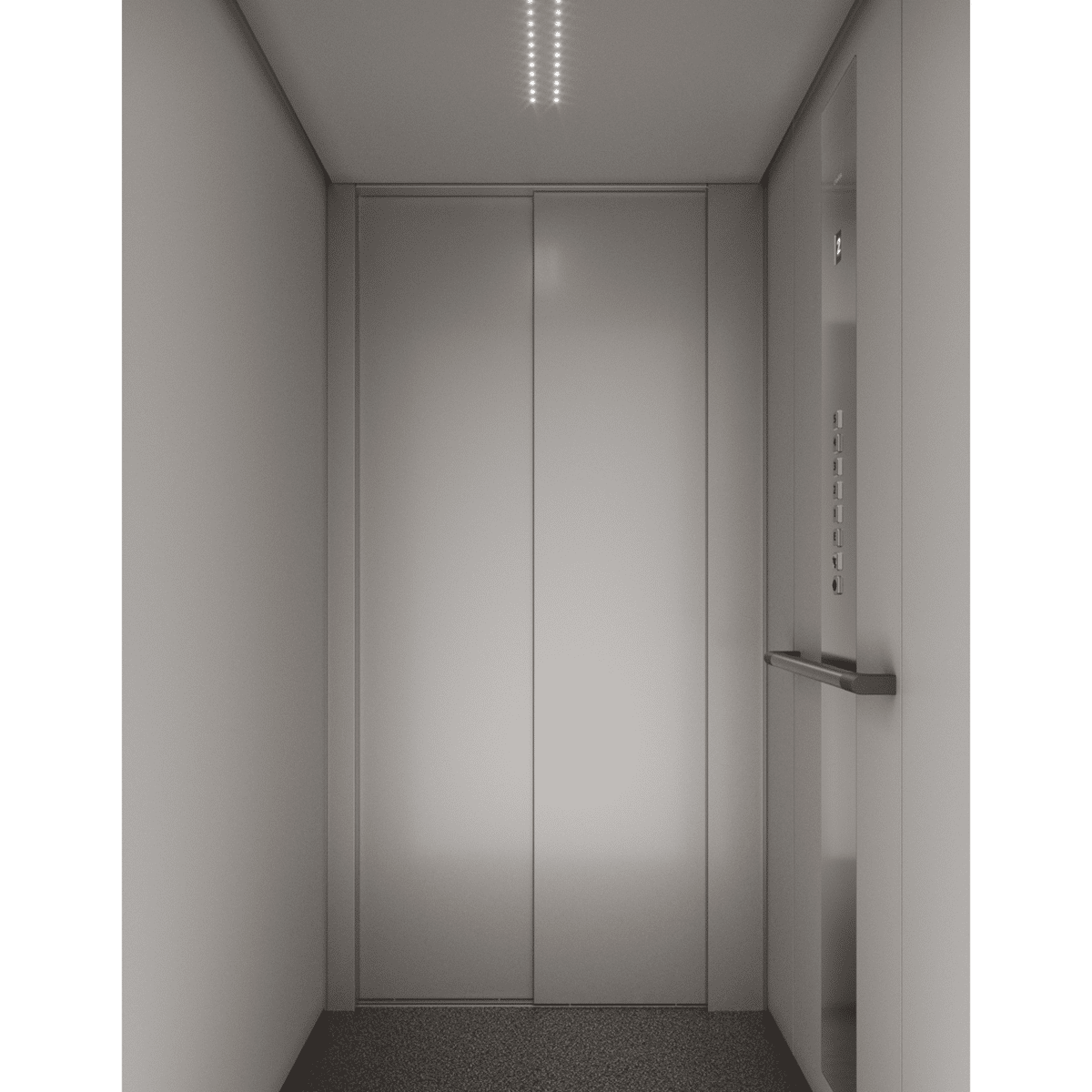

  • Diffusor-Deckenbeleuchtung: 250 lx (lux)
  • LED-Deckenbeleuchtung: 120 lx (lux)
  • Standard Sicherheitsausstattung:
    • Alarmtaste
    • Notruftelefon
    • Notleuchte
    • Batterie-Notabsenkung
    • Batterieüberwachung
    • Überlastungsschutz
    • Infrarot-Lichtvorhang zwischen den Türen
  • Optionale Sicherheitsausstattung
    • Brandfallsteuerung
    • Schließsysteme
  • Antriebssystem: Spindelantrieb mit Sicherheitsmutter
  • Steuersystem: Mikrocomputer-basiertes System
  • Stromversorgung:
    • 3 × 400 V AC, 50/60 Hz, 16A (Leitung: 5 × 2,5 mm²)
    • 3 × 230 V AC, 50/60 Hz, 16A (Leitung: 5 × 2,5 mm²)
  • Motorleistung: 4 kW / 3,7 kW ***
  • Maschinenraum: integriert (ohne Maschinenraum)
  • Richtlinie: MD 2006/42/EG
  • Konformität: Anwendbare Teile der EN 81-41, EN 81-20 und EN 81-70
* Bei einem Durchlader kann die min. Förderhöhe zwischen den Haltestellen 2-6 auf 500 mm reduziert werden.
** 120 mm Grubentiefe erforderlich, wenn der Kabinenboden mit Holz oder Fliesen (max. 20 mm dick) ausgestattet wird.
*** 3,7 kW mit Stromversorgung 3 × 230 V





Verfügbare Kabinengrößen – Varianten im bauseitigen Schacht:

Variante
Kabinengröße (B × T × H)
Durchbruchabmessung
Einzeltür (B × T)
Durchbruchabmessung
Durchlader (B × T)
Nennlast
1a
900 mm × 950 mm × 2130 mm
1350 mm × 1240 mm
1350 mm × 1410 mm
300 kg
2a
900 mm × 1200 mm × 2130 mm
1350 mm × 1490 mm
1350 mm × 1660 mm
375 kg
3a
900 mm × 1400 mm × 2130 mm
1350 mm × 1690 mm
1350 mm × 1860 mm
450 kg
4a
1100 mm × 1200 mm × 2130 mm
1550 mm × 1490 mm
1550 mm × 1660 mm
525 kg
5a
1100 mm × 1400 mm × 2130 mm
1550 mm × 1690 mm
1550 mm × 1860 mm
630 kg
6a
1100 mm × 1700 mm × 2130 mm
1550 mm × 1990 mm
1550 mm × 2160 mm
630 kg



Verfügbare Kabinengrößen – Varianten im modularen Schacht****:

Variante
Kabinengröße (B × T × H)
Durchbruchabmessung
Einzeltür (B × T)
Durchbruchabmessung
Durchlader (B × T)
Nennlast
1b
900 mm × 950 mm × 2130 mm
1410 mm × 1310 mm
1410 mm × 1450 mm
300 kg
2b
900 mm × 1200 mm × 2130 mm
1410 mm × 1560 mm
1410 mm × 1700 mm
375 kg
3b
900 mm × 1400 mm × 2130 mm
1410 mm × 1740 mm
1410 mm × 1900 mm
450 kg
4b
1100 mm × 1200 mm × 2130 mm
1610 mm × 1560 mm
1610 mm × 1700 mm
525 kg
5b
1100 mm × 1400 mm × 2130 mm
1610 mm × 1740 mm
1610 mm × 1900 mm
630 kg

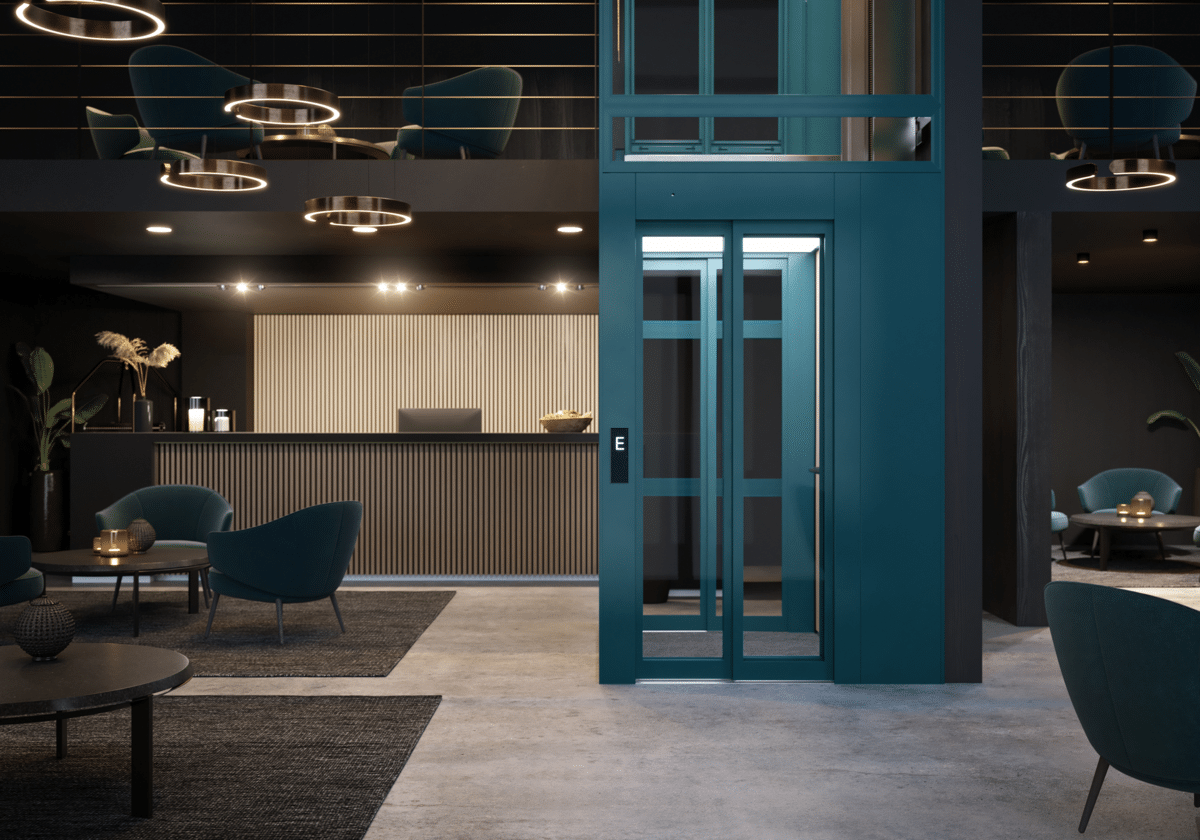

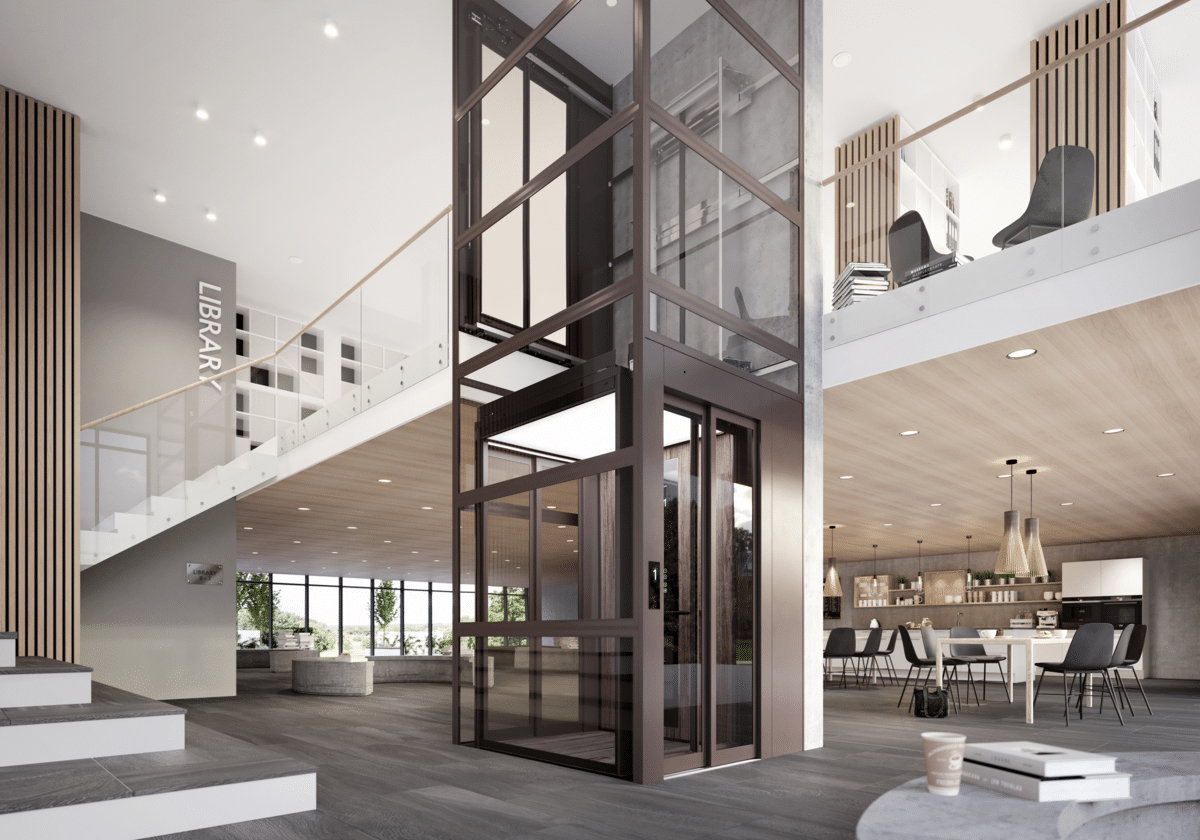

**** Mitgelieferter modularer Schacht aus Stahl- / Glaspaneelen
